Pt100熱電阻兩線製、三線製和四線製接線對測溫精度的影響

1、Pt100熱電阻的三種接線方式在原理上的不同:
   二線製和三線製是用電橋法測量,最後給出的是溫度值與模擬量輸出值的關係。四線沒有電橋,完全隻是用恒流源發送,電壓計測量,最後給出測量電阻值。
2、Pt100熱電阻的三種接線方式對測量精度的影響

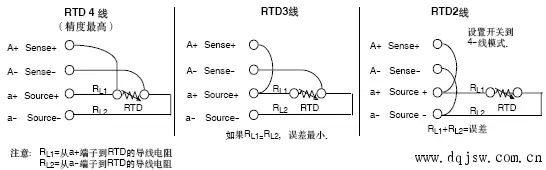

  連接導線的電阻和接觸電阻會對Pt100鉑電阻測溫精度產生較大影響,鉑電阻三線製或者四線製接線方式能有效消除這種影響。   與熱電阻連接的檢測設備(溫控儀、PLC輸入等)都有四個接線端子:I+、I-、V+、V-。其中,I+、I-端是為了給熱電阻提供恒定的電流,V+、V-是用來監測熱電阻的電壓變化,依次檢測溫度變化。請參閱下圖:



(1)四線製就是從熱電阻兩端引出4線,接線時電路回路和電壓測量回路獨立分開接線,測量精度高,需要導線多。(2)三線製就是引出三線,Pt100B鉑電阻接線時電流回路的參端和電壓測量回路的參考為一條線(即檢測設備的I-端子和V-端子短接)。精度稍好。(3)兩線製就使引出兩線,Pt100B鉑電阻接線時接線時電流回路和電壓測量回路合二為一(即檢測設備的I-端子和V-端子短接、I+端子和V+短接短接)。測量精度差。
