CYW-152B不鏽鋼差壓表
收藏
|
價格 :
0.00
品牌 : 上海自動化AG亚游官网四廠
材質 : 不鏽鋼
螺紋尺寸 : M20*1.5
防護等級 : IP55
精度等級 : 2.5
庫存量 :
0
產品詳情

CYW-152B不鏽鋼差壓表 上海自動化AG亚游官网四廠

CYW-152B不鏽鋼差壓表(以下簡稱AG亚游官网)適用於化工、化釺、冶金、電力、核電等工業部門的工藝流程中測量各種液(氣)體介質的差壓、流量等參數。AG亚游官网結構全部采用不鏽鋼製成,其中的測量係統(雙波紋管急連接部件)、導壓係統(包括接頭、導管等)采用特種結構設計合理、工藝先進、具有體積小、重量輕、穩定性好、使用壽命長、外觀新穎、適應性強等優點。AG亚游官网接頭的連接形式有平行式(可直接與三閥組連接)和斜式兩種,能夠適應不同客戶的配套安裝。

結構與原理

AG亚游官网采用雙波紋管結構,即兩隻波紋管分別安裝在“工”字型支架兩側的對稱位置上。“工”字型支架的上下兩端分

別為活動端和固定端,中間由彈簧片相連接;兩隻波紋管呈平行狀態,分別用導管與表殼上的高低壓接頭相連接;齒輪傳動機構直接安裝在支架的固定端,並通過拉杆與支架的活動端相連接;度盤則直接固定在齒輪傳動機構上。

AG亚游官网的工作原理:基於感壓元件采用兩隻具有相同剛度的波紋管,因此在同一被測介質下迫使其產生相同的集中力分

別作用於活動支架上,由於彈簧片兩側在等力矩作用下不產生擾度,故支架還處於原始位置,這樣齒輪傳動機構也不動作,使指針仍指在零位。

當施加不同壓力(一般高壓端高於低壓端)時,兩波紋管作用在活動支架上的力則不相等,使分別產生相應的位移,

並帶動齒輪傳動機構傳動並予放大,由指針偏轉後指示出兩者之間的差壓值。

1、差壓的測量範圍、公稱工作壓力、精確度等級及接頭螺紋尺寸;

差壓的測量範圍

公稱工作壓力

精確度等級

接頭螺紋尺寸

0~10

0~16

0~25

0~40

0~60

0~100

KPa

60

100

160

250

400

600

Kpa

2.5

M20×1.5

NPT 1/2

0~0.16

0~0.25

0~0.40

0~0.60

0~1

0~1.6

0~2.5

MPa

1

1.6

2.5

4

6

10

10

MPa


2、導壓係統及外殼等材料

零件名稱

材質牌號(代號)

接頭、導管

OCa17Ni12Mo2(316)

波紋管

OCa17Ni14Mo2(316L)

表殼、表蓋、表環

OCa18Ni9(304)

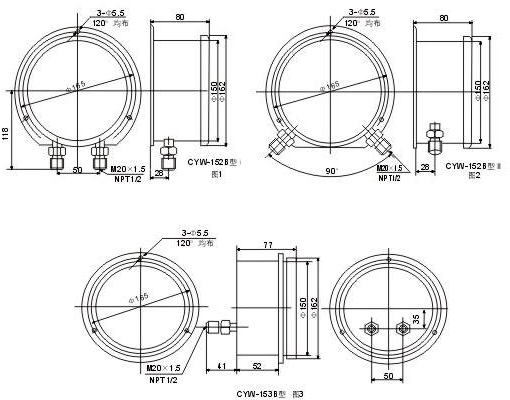

3、外型及安裝尺寸:見圖1、圖2、圖3

4、使用環境溫度:-40~70℃

5、抗工作環境振動:V.H.3級

6、重量:約1.5kg

7、AG亚游官网外殼防護等級:IP54

8、AG亚游官网技術性能符合企業標準Q/YXBM831-1997《不鏽鋼差壓表》
